    加工定制 品牌 ZLDYC,其他 型号 Cz48V30A16
    输入参数 AC220V±20% 输出参数 48V 充电电流 30(A)
    外形尺寸 155×92×265(mm) 产品认证 CE,FCC,ROHS 适用范围 广泛
    外壳材质 电池类型 铅酸电池


    图16

    广东千赢国际老虎机登录正面_副本


    undefined


    主要特点

    ●采用高级单片机智能控制,实时监测电池的充电数据。

    ●采用技术先进的调频调宽脉冲充电模式,具有充电速度快、充电还原效率高、电池发热少,电池组中每只蓄电池均有效的充足电,极大的延长了蓄电池的使用寿命。

    ●采用开关电源技术设计及本公司特别研发的电路,整机效率高达95%,发热量少,体积小、重量轻、故障率低。特别适用于电动车的充电。

    ●独特的散热风道结构,散热效率高;风道不经过电子元件面,有利于提高整机的使用寿命;适用于蓄电池充电等有酸雾、潮湿和有粉尘的恶劣环境场合。

    ●具有温度补偿电路。根据环境温度的变化智能控制系统会对系统内各项参数进行自动修正,使冬天不会因环境温度过低而造成蓄电池充不足电,也不会因夏天环境温度过高而造成蓄电池过充电。

    ●具有电池自动“修复”功能;对提前报废的电池进行修复充电,以延长电池使用寿命,对老化电池或废旧电池的再利用提供了一个很好的途径。相当于额外的拥有了一台电池修复仪。

    ●电池极性反接保护。开机软启动保护电路。



    技术性能

    ● 环境条件     工作温度:(-25~50)℃      贮存温度:(-40~70)℃

    相对湿度:90%(40±2℃)   大气压力:(70~106)kPa。

    ● 外形尺寸:   155×92×265(mm)。

    ● 整机重量:   3.6kg。

    ● 交流输入电压:AC220V±20%。频率:50Hz±10%。

    ● 蓄电池类型:铅酸电池。

    ● 蓄电池容量:100Ah~300Ah。

    ● 蓄电池标称电压:48V。

    ● 充电电流:10~30A(内置设定),出厂设定30A。

    ● 浮充电压:55V。

    ● 均充调宽电压:72V 。

    ● 调频调宽脉冲计时时间:1.5h。

    ● 恒压总精度: 1%;

    ● 恒流总精度: 1%。

    ● 效率:       ≥92%。

    ● 功率因数:   ≥0.85。

    ● 绝缘强度:   输入对外壳和对输出≥AC1500V;输出对外壳≥AC500V。

    ● 平均无故障时间(MTBF):≥50000h。

    ● 过热关机温度阈值:(80~85)℃。

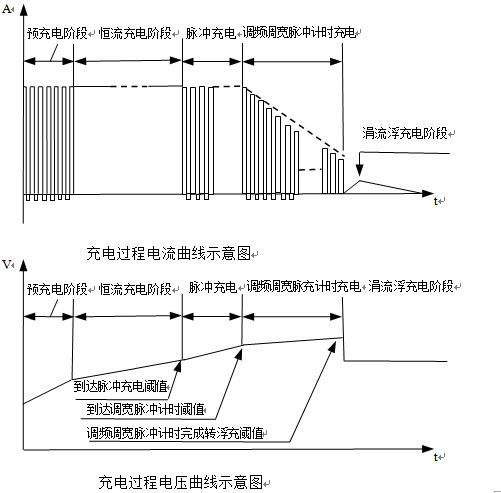

    蓄电池充电原理简介,参见图

      如图所示,充电机先对电池进行预充电,智能系统对电池处于何种状态进行判断,此时面板上的充电指示灯闪烁,当系统判断需对蓄电池进行正常充电时,充电机以设定的充电电流对蓄电池进行恒流充电,此时,面板上的充电指示灯长亮,当蓄电池的端电压到达充电机所设定计时阈值时,指示灯闪烁,充电机进入调频调宽脉冲计时充电阶段,开始计时,时间为1.5小时,计时时间一到,则自动转为浮充电,此时面板上的充电指示灯灭,蓄电池已充满,完成整个充电过程。若此时继续充电,经过一段时间后,会逐渐出现维持浮充状态的涓流补充蓄电池的漏电流。设计成上述的充电特性,是对蓄电池的初始充电进行预热(因为此时蓄电池的授电能力较弱,防止了极板扭曲,有效物质脱落),继而以较高的电压和较大的电流对蓄电池充电,到充电未期时,因蓄电池的授电能力较差,充电机以调频调宽脉冲的形式充电,使蓄电池组的每格电池都能够较快地充分地充足电又避免过充电。整个充电过程均由智能控制。



    QQ图片20150228111256


    使用说明

    ● 开箱:开箱时应检查箱内随机附件:使用说明书一份,产品保修卡一份。

    ● 通电前检查:经过储存与运输的充电机通电前应检查运输中的受损情况,如螺丝是否松动,外观有无异样,电源线、螺丝是否震脱以及是否受潮等,如有上述现象发生应及时妥善处理。

    ● 先对接蓄电池与充电机连接:确保充电机的输出正极与蓄电池正极连接;充电机的输出负极与蓄电池负极连接;不能接错,否则可能损坏充电机。

    ● 特别提示:电池接入正确且接触良好时充电机才能启动。

    ● 确认接入AC220V交流电源

    ● 按下面板的电源开关,延时1秒后面板上的充电指示灯开始闪烁,系统对蓄电池进行状态判断和预充电。

    ● 蓄电池在充电时,面板上的“充电”指示灯会亮,提示充电机正在给蓄电池进行充电;面板上的电池显示只能作粗略的电量显示,不能作为计量用。蓄电池充电完成后,面板上的绿色指示灯(100%)会亮,提示充电机给蓄电池充电的整个过程已完成。

    调频调宽脉冲式智能充电机

    ● 充电机还具有电池自动“修复”功能。当电池正确接入充电机

    后,启动充电机,充电机内的智能系统会将蓄电池的采样情况反馈至主控电路的中央处理器芯片判别处理。当采样信号符合设定的阈值时,送出相应的电池修复充电的调频调宽脉冲信号,控制主功率电路处于对电池修复状态的脉冲充电阶段。当充电机工作在修复充电时,面板“修复”指示灯会点亮。

    ● 充电机的散热风扇为温控,当机内温度超过风扇的启转温控点时,机内风扇即可启转,风扇转速随输出电压和电流的不同而有快有慢,这属正常情况;请务必不要挡住风扇的进出风口。

    ● 当机内温度过高达到过热关机温度阈值时,充电机将自动停止工作而确保不被损坏;当温度稍有下降则会自动启动恢复工作。

    ● 出现故障及问题时的处理:开机后若发现工作不正常时应切断充电机的电源开关,仔细检查机器外连接是否正确,连接螺丝是否松动,如出现用户难于处理的问题切勿擅自旋出螺丝而取下机壳。因为机内有高压电,没有专业知识及仪器设备不要自行修理,请及时通知我厂及经销商解决。
